Restructuration du Grand palais – Paris (75)

Grand Palais Paris

Étude Structure

Mission ASCIA

Diagnostic structurel du patrimoine

Restructuration du Grand palais : construction d’une nouvelle dalle du hall 7800m² , les restaurations de toutes les façades (16000m²), 9000m3 de terrassement, 5600m3 de béton, près de 450 micropieux… ASCIA y participe en réalisant un diagnostic structurel de plusieurs zones de planchers et charpente.

Le diagnostic eu pour objet de :

  • Déterminer les caractéristiques des éléments structurels (section, profilé, cornières, voûtains, ferraillage, matériaux…)
  • Repérer les désordres et pathologies
  • Déterminer la capacité portante de la structure et les surcharges admissibles en adéquation avec le projet de restructuration
  • Qualifier l’état structurel et proposer des solutions de reprises ou de renforcement

Afin de mener à bien ce diagnostic, nous avons mis en œuvre les méthodes et matériels suivants :

    • Inspection et relevé géométrique des structures ;
    • Réalisation de profils géoradar ;
    • Modélisation et vérification, par le calcul, de la capacité portante de la structure ;
    • Prélèvement et analyse laboratoire pour déterminer la limite élastique des aciers.

Reconstruction de la Cathédrale Notre Dame – Paris (75)

Cathédrale Notre-Dame de Paris
Voute Notre-Dame de Paris

Étude Structurelle

Mission ASCIA

Mission d’exécution Gros Œuvre

Suite à l’incendie de la cathédrale le 15 avril 2019, le sinistre a détruit la toiture de la cathédrale et sa charpente du XIIIe siècle, la flèche de Viollet-le-Duc et plusieurs voûtes formant le plafond (celle de la croisée du transept, celle du transept nord et une travée de la nef). ASCIA à l’honneur de participer à la reconstruction des voûtes de la croisée des transepts auprès de Lefevre Architecte.

Les missions :

▪ Note d’hypothèses générales sur les ouvrages concernés
▪ Calcul des Descente de charges (Arc doubleau croisée du transept, arcs sexpartite et voutains)
▪ Phase provisoire maintien murs bahuts (étaiement en éperon ou frettage)
▪ Notes de calcul à la demande spécifique de la Maîtrise d’œuvre
▪ Participation technique à la méthodologie de surveillance des ouvrages

Construction Little Atlantique Brewery – Nantes (44)

©David Gallard et ©Christophe Theilmann

Mission ASCIA

Projet de réhabilitation

Ancienne huilerie datant de 1856 extension et réhabilitation pour un bâtiment aux multiples usages, bar, salle évènementiels.
Matériaux: (bois massif, béton, acier et verre).

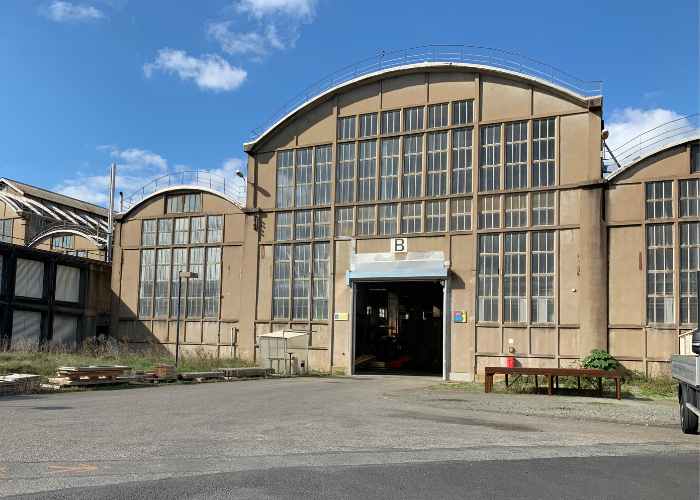

Diagnostic aux Nefs Batignolles – Nantes (44)

Nefs Batignolles - Diagnostic ASCIA
Nefs Batignolles Nantes ASCIA Diagnostic

Diagnostic Dallage

Diagnostic patrimoine industriel de Nantais

Dans le quartier de la Haluchères à Nantes, l’usine Batignolles a été construite en 1919 suivant le procédé Freyssinet (inventeur du béton armé précontraint). L’établissement a accueilli différentes activités : Construction de locomotives (Batignolles – Chatillon), production de rotatives (Goss)…

Aujourd’hui ces bâtiments sont au centre d’un programme d’urbanisation. Le pôle diagnostic ASCIA est ainsi missionné pour analyser toute la structure, du dallage à la charpente pour permettre la future réhabilitation du bâtiment.

Consolidation de l’Assemblée Nationale – Paris (75)

Assemblée Nationale à Paris ASCIA
Assemblée Nationale à Paris ASCIA

Etude Structure Béton

Mission ASCIA

Ingénierie d’Exécution

Mandaté par l’entreprise LEFEVRE, ASCIA a réalisé l’ingénierie structure béton en Exécution.

Les nouveaux locaux, réalisés sur un niveau de sous sol nécessitent le renforcement structurel des voûtes sous l’emmarchement ainsi que de la reprise en sous oeuvre des mûrs de moellons existants.

Pour répondre aux contraintes sur site, la création des locaux techniques sous emmarchement implique la dépose soignée des réfends sous voûtes après avoir consolider provisoirement ses dernières.

Création d’un musée de France dans une abbaye – Fontevraud (49)

Abbaye Royale de Fontevraud EXE ASCIA Structure© agence 2BDM
Abbaye Royale de Fontevraud EXE ASCIA Structure© agence 2BDM

Etude Structure Béton

Mission ASCIA

Musée de France abbaye de Frontevraud (49)

Ouvrages neuf apposés contre et imbriquées à des ouvrages existants protégés au titre des monuments historiques.

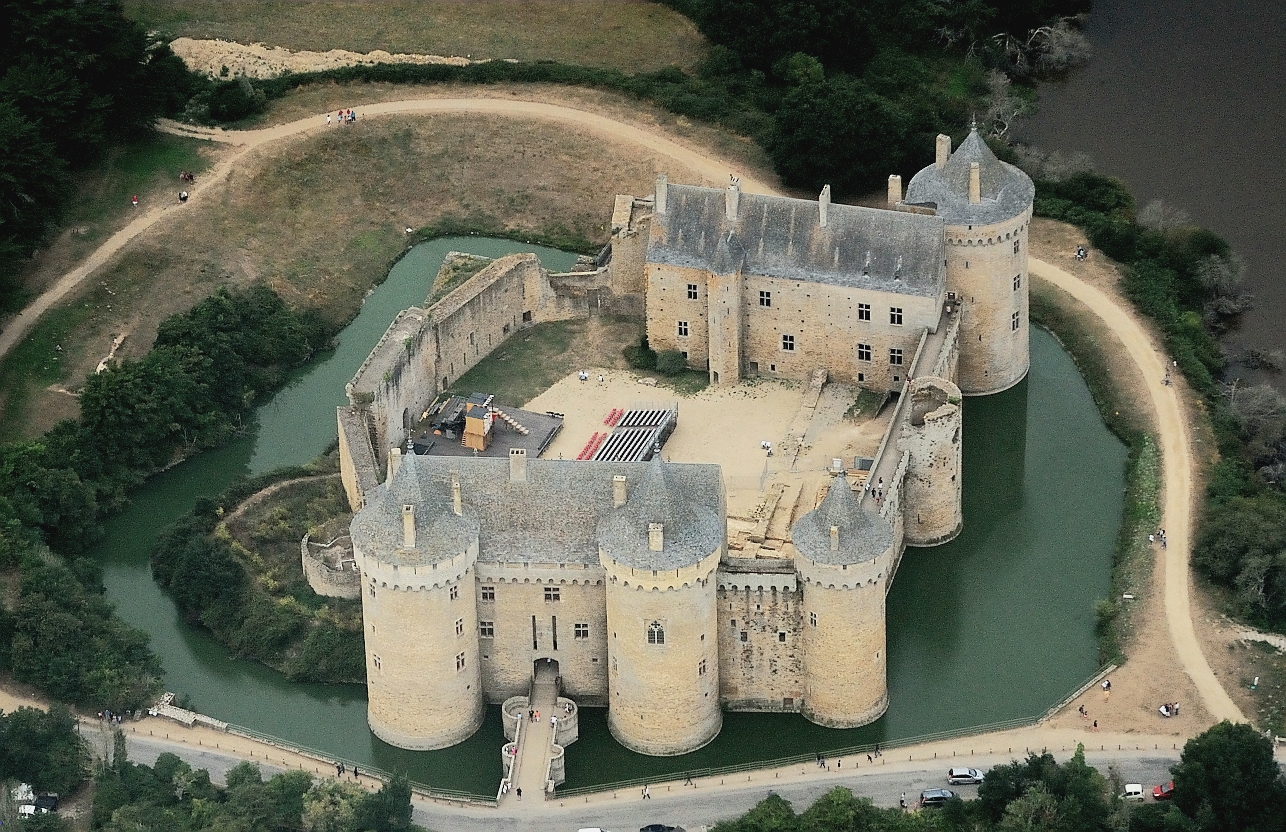

Travaux de modification du château de Suscinio – Sarzeau (56)

Château de Suscinio

Diagnostic Structure Bâtiment mandaté par le Maitre d’Ouvrage
Restructuration du château médiéval de SUSCINIO situé à SARZEAU, le Conseil Départemental du MORBIHAN a confié à ASCIA Ingénierie la réalisation d’une étude technique sur les structures béton des planchers existants.
Moyens utilisés :
géoradar

Continue reading

Réhabilitation du Palais du Commerce – Rennes (35)

Palais du Commerce (Rennes)

Mission ASCIA
Diagnostic Structure Bâtiment mandaté par le Maitre d’Ouvrage
Dans le cadre d’une réhabilitation, le présent diagnostic effectué avait pour objectifs de :
• Décrire visuellement la structure existante du bâtiment
• Déterminer les caractéristiques des éléments structurels (section, ferraillage, matériaux…)
• Repérer les désordres et pathologies
• Déterminer la capacité portante de la structure et les surcharges admissibles
Moyens utilisés : géoradar, laboratoire

Continue reading

Reconversion de la glacière – Etel (56)

Glacière Etel - Diagnostic ASCIA
Glacière Etel - Diagnostic ASCIA

Étude Structure

Mission ASCIA

Diagnostic et Structure

ASCIA Ingénierie a été missionné de réaliser une mission de diagnostic structurel et aussi les études d’exécution gros-oeuvre dans le cadre de la Réhabilitation de la Glacière. Le batiment  patrimoine breton est au coeur d’un projet de rénovation et de reconversion en musée.


Plus d’information ici

Diagnostic Eglise – Pornichet (44)

Eglise Saint Sebastien Pornichet
Eglise Saint Sebastien Pornichet

Diagnostic structure Bâtiment

Mission ASCIA

Travaux de renforcements Eglise Saint Sébastien à Pornichet (44)

Suite à la constatation de désordre en charpente, lors de travaux de réparation sur des piliers de l’église Saint Sébastien situé à Pornichet (44), la ville a confié à ASCIA Ingénierie la réalisation d’une étude technique sur la charpente existante. Réalisation d’un diagnostic analyse charpente de l’église Après un scan 3D de la charpente de l’église , un nuage de point a été extrait pour réaliser une vision 3D de la charpente sur Cadwork.

Nuage de points Eglise
Vue 3D Structure Eglise
